技术优势

1968年,赛通电气无功补偿校块的诞生奠定了赛通电气无功补偿模块化技术先驱的地位。1980年,赛通电气的全线产品已实现模块化。

模块化技术的优点

1. 与柜型无关。可以与国内外各种柜型轻松配套。

2. 组合拼装。使用模块如同搭积木,可按照需要组合出各种容量和级数。

3. 接口简单。一个模块自成相对独立的系统,对外提供两个接口一电网接口和控制接口。模块内部已成熟设计并组装完毕检验合格。对带失谐电抗的无功补偿装置更是省却了复杂的计算和设计。

4. 结构紧凑。单柜容量较传统的固定式安装增加至少一倍。

5. 扩展自如。随着企业生产的发展,无功补偿容量不足时可以增加模块进行扩容。

6. 检修方便。维修保养、改造便捷。

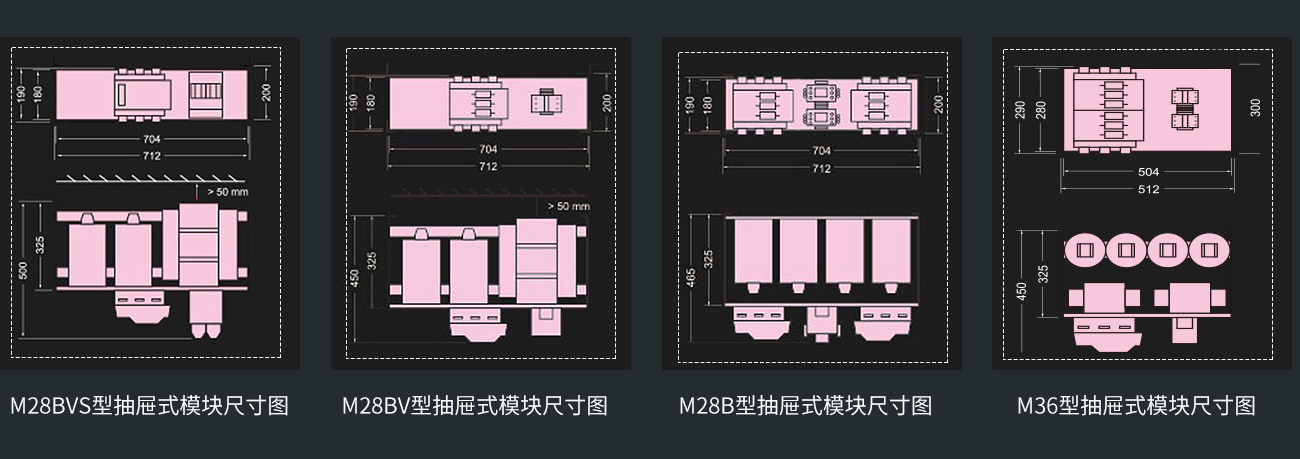

模块的外形尺寸



利用模块搭建成套柜的方法

抽屉式模块上已安装有一定容量的电容器(和电抗器)、接触器或晶闸管投切模块、垂直母线、熔断器。

模块与模块之间的连接

模块与模块之间通过专用母线连接夹进行连接。如图所示




第一个模块与进线刀熔之间的连接

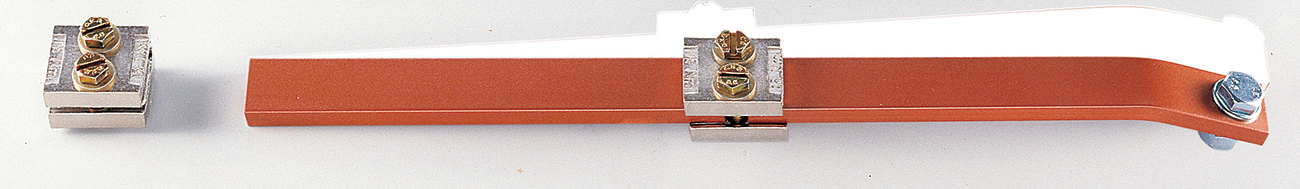

第一个模块与进线刀熔可通过铜排折弯、软母或电缆等进行连接。下图为通过铜折弯连接的实例图。

侧横梁的加工制作

模块安装的关键是侧横梁的加工制作。应根据不同的柜型设计专用的侧横梁。

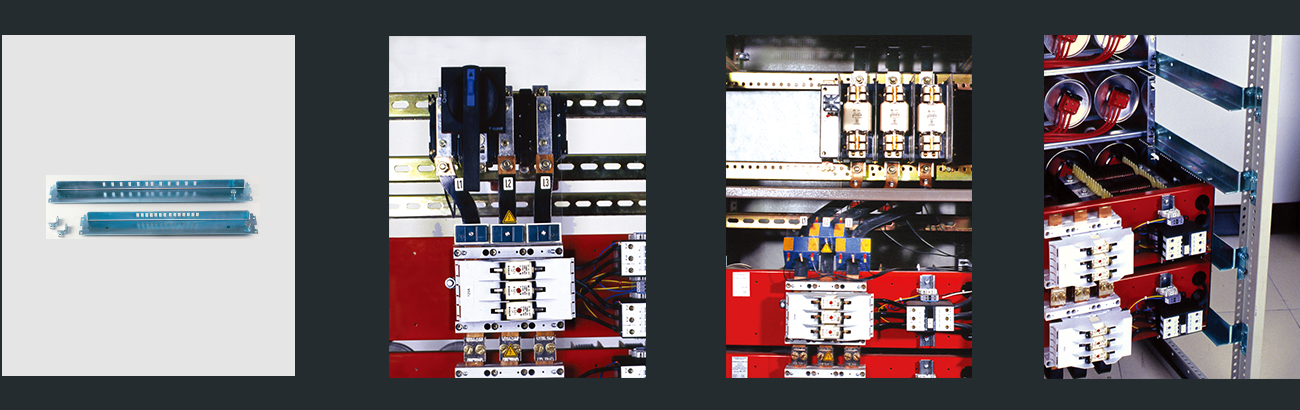

下图为使用于Rittal TS8806柜型的侧横梁。右图为适用于国产KS-8MF型材立柱的侧横梁。侧横梁上的圆孔用于安装模块后部的圆形定位挡块。侧横梁上的方孔用于安装模块前部的L行固定件。侧横梁上有多个圆孔与方孔用于模块进深位置的调节。



利用模块搭建成套柜需要的材料:

1. 赛通电气的模块、控制器及配套专用侧横梁

2. 赛通电气的控制器

3. 柜壳

4. 总进刀熔开关与刀开关

5. 风扇与控制端子排

6.(可选)电流互感器、电流表、避雷器等

成套裸柜实例图(正面)
