一图揭秘火力发电那些事儿

2022-04-21

摘要:既然已经开工了,那就很有必要来学习一下火电厂的生产过程:按照原动机不同可分为汽轮机电厂、燃气轮机电厂、蒸汽—燃气轮机联合循环电厂。

能量转换:燃料的化学能→热能→机械能→电能。

火力发电那些事儿(1)

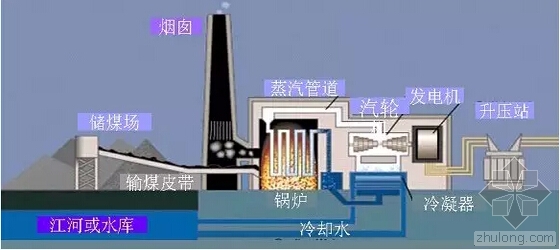

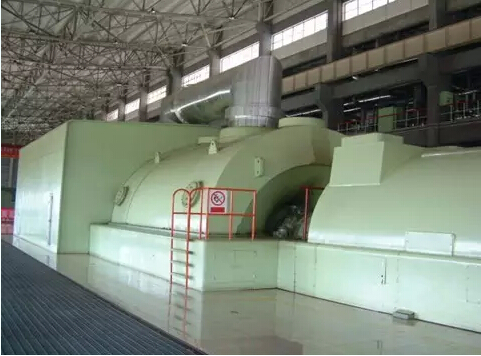

火电厂有四大设备,锅炉,汽轮机,给水泵,发电机。给水泵将给水增压送入锅炉,水在锅炉内吸收煤炭燃烧释放的热量进而蒸发为水蒸气,之后水蒸气继续受热成为高温高压的过热蒸汽,称为主蒸汽或新蒸汽,主蒸汽再由管道送入汽轮机中,在汽轮机内膨胀做功,使汽轮机以3000rpm的速度旋转,水蒸气从汽轮机排出后压力很低,称为乏汽,乏汽被送到凝汽器中被循环水冷却凝结再由给水泵送入锅炉如此循环。这个简单的循环称为郎肯循环。汽轮机的主轴与发电机是连接在一起的,汽轮机旋转同时带动发电机,

火力发电那些事儿(2)

火力发电那些事儿(3)


火力发电那些事儿(4)


火力发电那些事儿(5)

文章转载自《一图揭秘火力发电那些事儿》

https://news.bjx.com.cn/html/20160107/698829.shtml

来源:石泉微学习 2016/1/7 8:45:55
