BVS系列-晶闸管模块-动态投切的滤波补偿抽屉式模块

2022-06-24
产品介绍 产品参数

低压产品技术参数

产品特点:晶闸管投切,全自动控制,滤波补偿型抽屉式模块
使用场合
- 全自动无功功率补偿,可直接安装使用。
- 用于谐波污染严重、负荷变化快速的三相电网中无功功率的集中补偿。
- 使用场合谐波污染上限:U3 max.0.5%, U5 max. 5%,U7 max.4%。
组装元件
- 高负荷、充气式、低损耗、自愈式电容器,带过压力保护装置。
- 垂直母线系统带低压熔断保护
- 滤波电抗器,带温度监测,低损耗,全真空浸渍。
- CT2005 晶闸管投切模块
-CR2002D 无功功率控制器    - 温度监控

 质保期:

 30 个月

 电抗率:

 5.67%,7%,8%,14%

 技术标准:

 EN60439-1、EN60831-1、IEC439-1

 额定电压:

 230~690V(每天8 小时以上max. +10%),50/60Hz

 安装方式:

 室内安装。如需室外安装,欢迎垂询。高度不超过海拔2000 米;如需更高,欢迎垂询。

 防护等级:

 IP20 或IP00;如需IP54,欢迎垂询。

 温度等级:

 -20/B(24 小时平均温度+35℃)。如需更高,欢迎垂询。

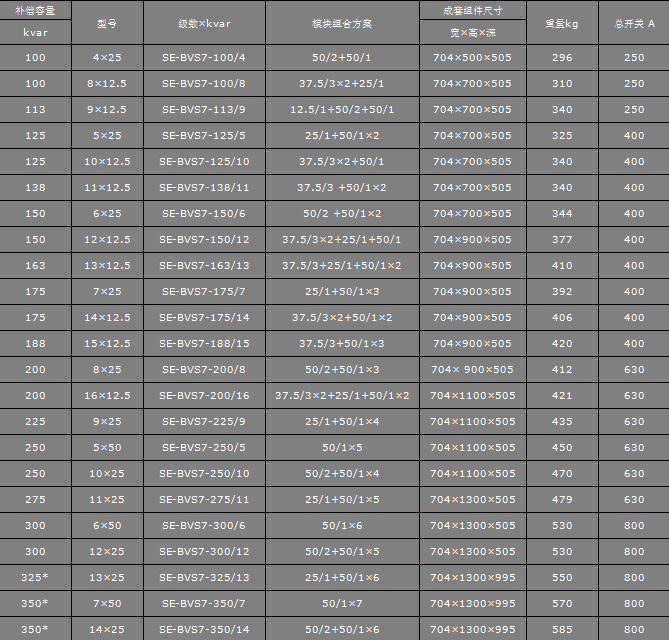

7%-无功补偿与谐波治理一体化抽屉式模块
全自动控制,晶闸管投切
电容器Un=480V,过电流能力:1.5In
单柜成套组件,IP00,不含柜体。



如需更大补偿容量,可增加扩展模块或增加副柜,型号请垂询。带*的适用于1米深的柜型。

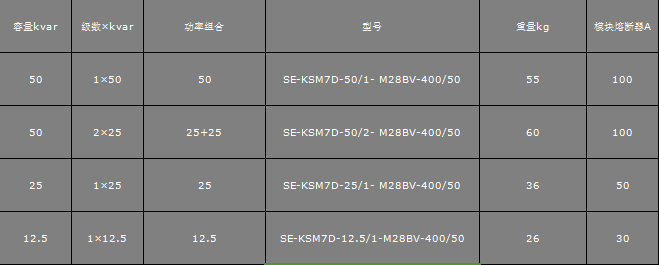

M28BVS型单体模块


5.67%、8% 、14%电抗率模块规格同上。

M36型单体模块规格同M28BV型。
