工业系统

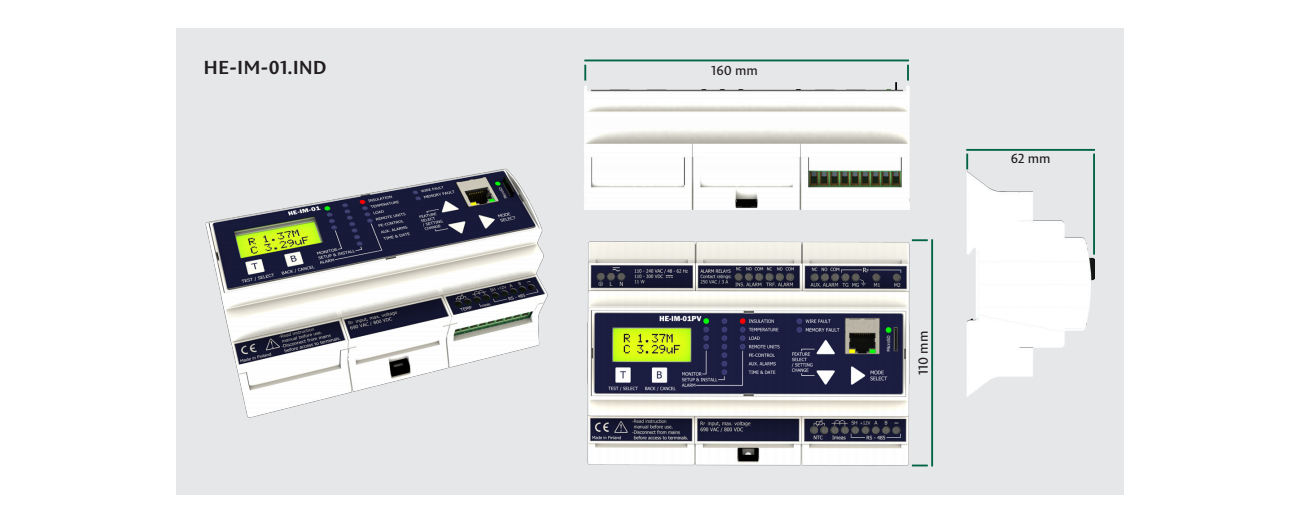

工业用HE-IMD绝缘监测系统

新特性用于远程监测和控制的MODEBUS/TCP接口
可视用户界面、安装便捷
自动识别电网阻抗和容性（分谐波失真）
隔离变压器负荷和温度监测、无电位报警触点

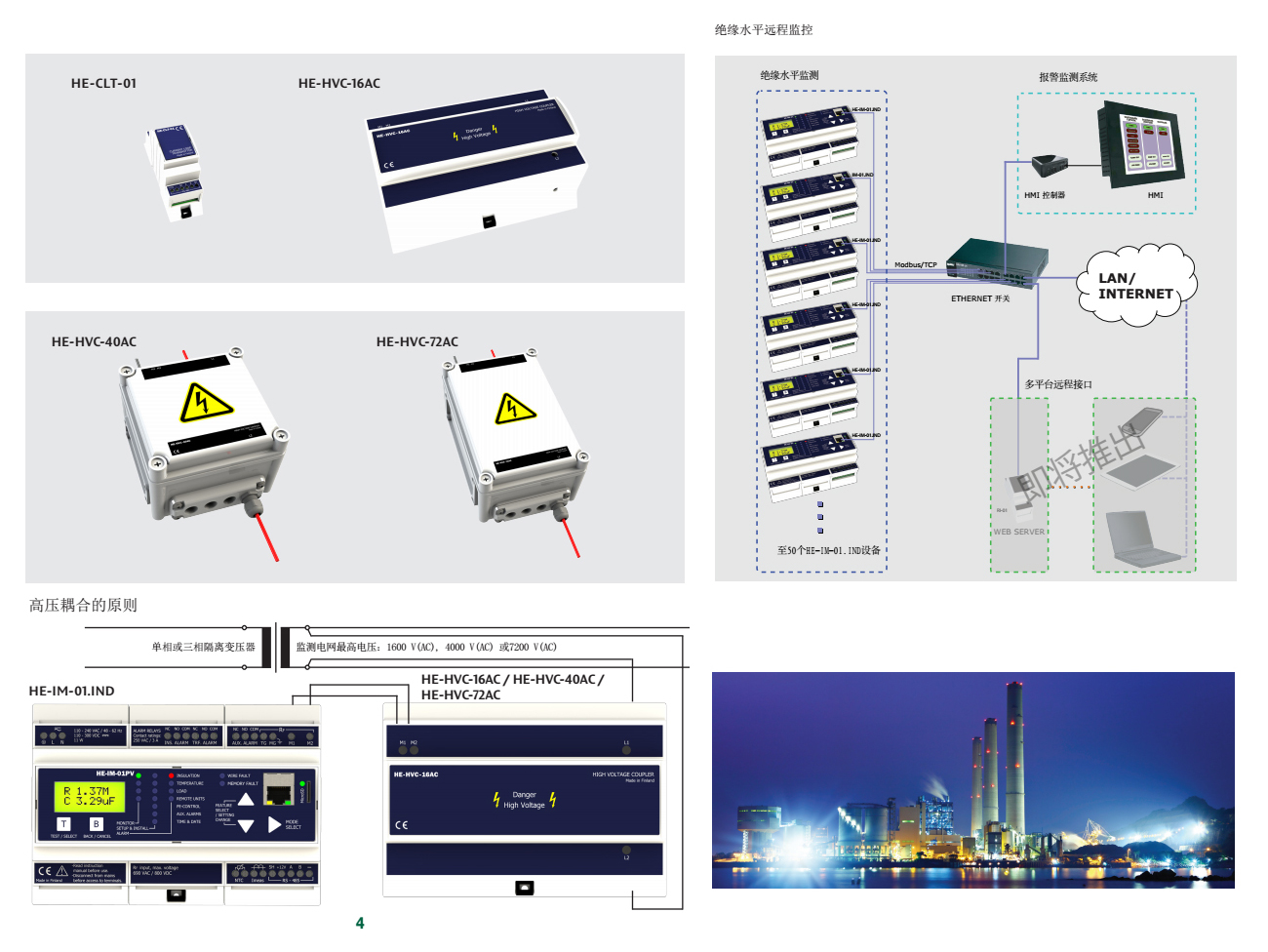

可选远程模块，用于绝缘和变压器监测
可连接接地安全引线的监测单元
可移动的SD存储器插件板，用于电网和干扰分析

双正弦曲线频率绝缘电阻测量的工作原理
工作原理：

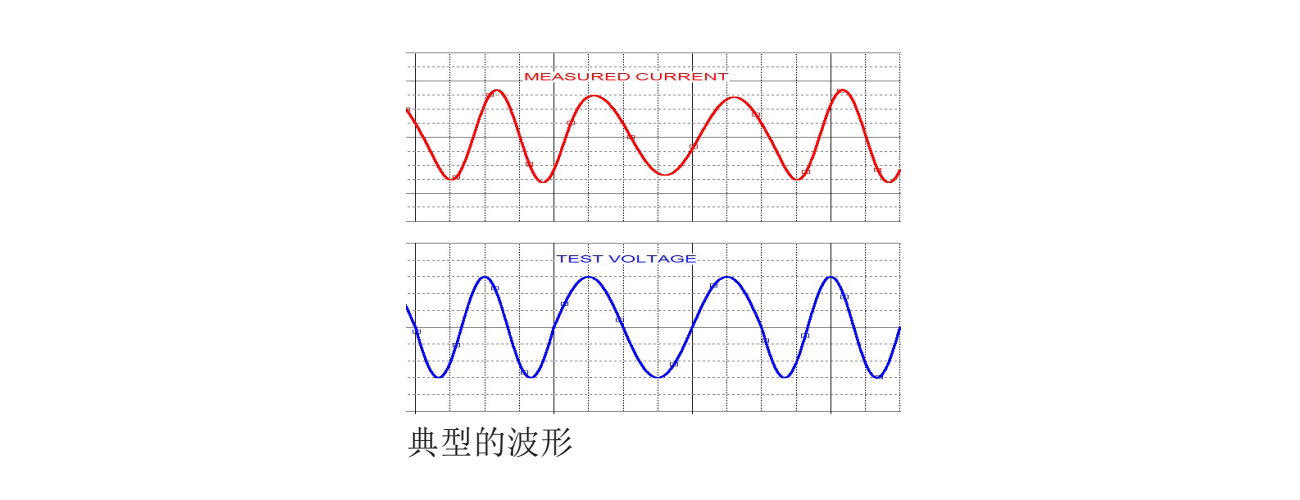

监测设备持续向绝缘的供电系统发送由两个正弦波形电压组成的检测信号。该信号产生的微小的注入电流会通过容性绝缘的阻抗返流至接地安全引线的电位。通过静态分析，对两个频率的电流振幅和相位角进行测量和求值。阻抗和电容值的计算，依据电路原理和复杂的数学模型。根据这些数值，对频率进行自动调整，以达到理想的精度和响应时间。如果供电系统出现比如来自发动机传动方面的分谐波干扰，低通滤波器和测量频率会自动调整。

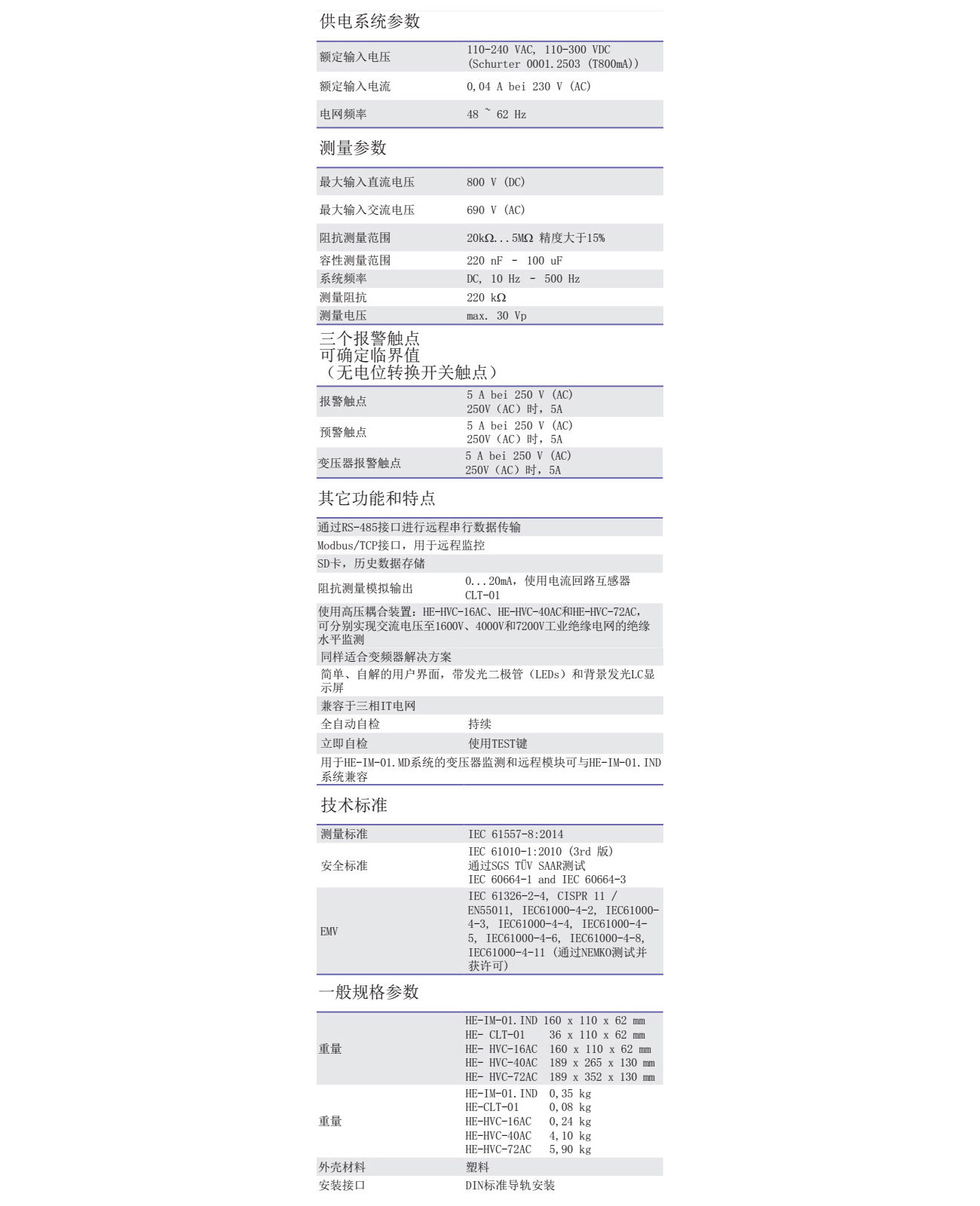

本测量系统可在所有类型的电网中运行（从纯直流到纯交流），并达到IEC61557-8标准规定的响应时间。相关的设备参数表中，列明了关于电网交流电的频率和电流振幅的下限值。与脉冲电压测量法不同，本系统不需要等待电流下降。因此，对那些在绝缘限值附近同时存在高容性和大阻抗的电网，本系统的优势尤为突出。另外，本系统的测量方法还可显示电网容性的现实值。当今，由于写字楼和类似环境中存在许多各式各样的开关电源，电网容性值很高。

事实上，每一个连在电网上的设备，都有内置的、包含去干扰滤波器的开关电源。而去干扰滤波器又都带有与接地安全引线相连的电容器（1至50nF）。本绝缘监测仪还可将包括容性和阻抗变化的数据储存在SD卡上。出现问题时，可检索历史数据，找到阻抗和容性发生决定性变化的时间点。供电系统中发生的变化和事件可按日期和时间查询
