SE-LC7成套组件技术数据

2022-04-27
产品介绍 产品参数

该装置核心系统采用德国赛通电气公司(SYSTEM ELECTRIC GmbH)产品以及核心技术。
设备主要技术数据和运行性能
1. 主要元器件性能

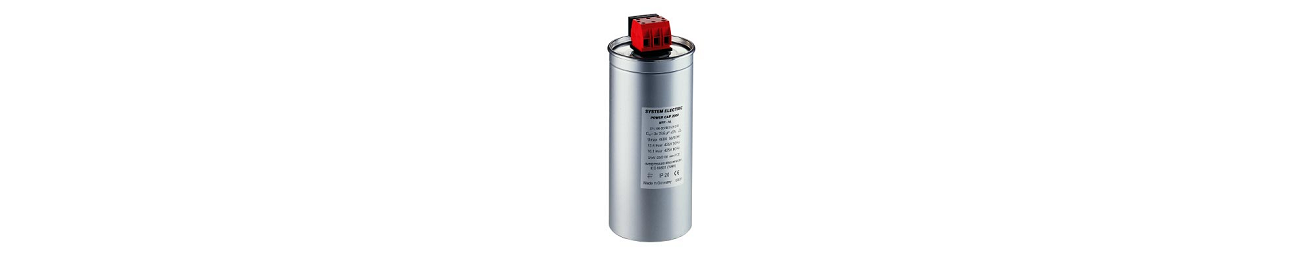

☆  选用电容器为高负荷、低损耗、自愈式、充气干式电容,额定电压为460-525V,能够在1.1倍电网额定电压下长期连续运行,能够每天8小时运行在1.21倍(515V)电网额定电压下。过电流能力1.5倍安全防爆型,带过压力安全保护装置。使用寿命为15年。
充气式电容器的优点:
a) 自愈性能。
b) 可靠的过压力安全保护。
c) 体积小、重量轻。可任意角度安装。
d) 充气式环保型,无污染,无泄露。
e) 长时间运行稳定、使用寿命长。



☆ 本设备采用7%电抗率,串联谐振点为189Hz,在基波处呈容性,在五次及以上谐波频率处呈感性,实现避免谐振的危险、滤除绝大部分谐波、全自动无功补偿一举三得的目的。对五次、七次谐波具有治理效果,尤其适合于工业性负荷。
谐波治理与无功补偿一体化产品可以将谐波水平控制在国标要求之内。同时,即便在满负荷的情况下也可以将功率因数提升到0.9以上。

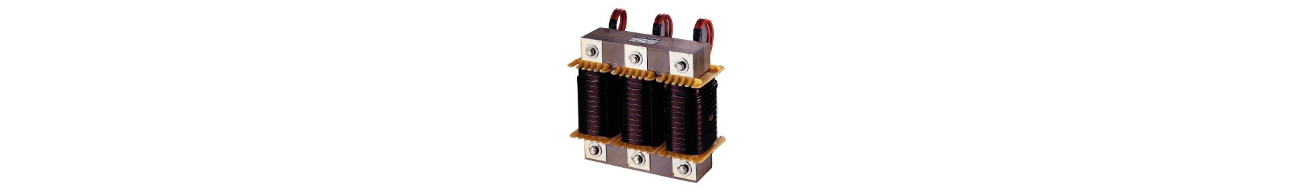

采用三相、铁芯、铜材质多气隙滤波电抗器,线性度高达2.0×IN,过载能力强,损耗功率低。带120℃超温保护开关。


2 技术数据

电网电压:400V/50Hz
技术标准:JB/T7113-1993、IEC439-1、EN60439-1、EN60832-1
温度等级:-20/B(最高+45˚C ,日平均温度+35˚C,年平均温度+25˚C)
防护等级:IP 42
室内安装,高度不超过海拔2000M
模块化技术。模块大功率62-5kvar,设计紧凑、易于安装和扩展。
模块外形尺寸:704mm宽×180mm高×450mm深
模块重量: 54KG

3  技术标准

GB/T15576-2008
《低压成套无功功率补偿装置》
JB5346-1998
《串联电抗器》
GB/T14549-93
《电能质量 公用电网谐波》
GB4208
《外壳防护等级(IP 代码)》
GB12747
《自愈式低电压并联电容器》
JB/ZQ400.1 86
《产品检验通用技术要求》和相关的标准
