赛通电气抽屉式模块SE-BV7系列技术数据
—— 接触器方式投切，400V电网，净输出51kvar，480V电容器，7％电抗率

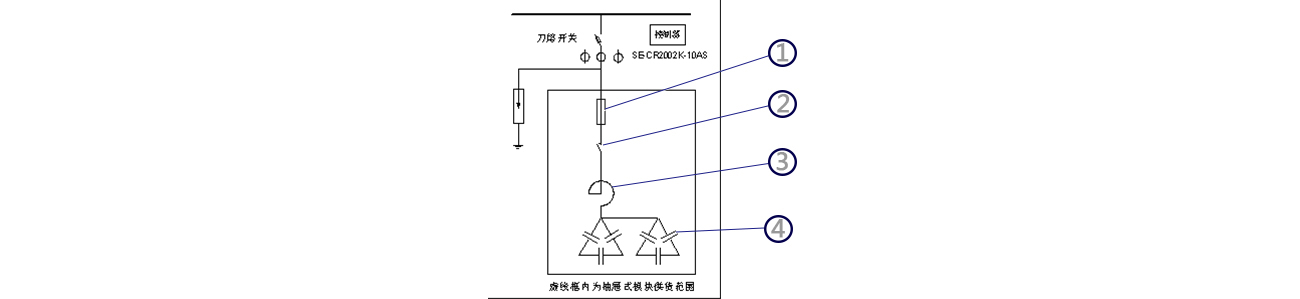

注释：
（1）.垂直母线系统。制造厂：德国维纳尔公司，50kvar模块配100A熔断器。制造厂：德国EFFEN。
（2）.接触器。50kvar模块配接触器型号为SE-K3-74BV00-230。额定功率74kvar，线圈电压230V。制造厂：赛通电气。
（3）.电抗器。50kvar模块配电抗器型号为REACTOR DV7％/50/400/50，3×0.75mH，过电流1.8In，线性度2.0In，损耗2.5W/kvar。制造厂：赛通电气。德国本土制造。
（4）.电容器。50kvar模块配电容器两只，型号为MKP-L 3×157.2uF，额定电压480V，铭牌容量31.4kvar/只。过电流1.5In。制造厂：赛通电气。德国本土制造。
1. 电抗率数据
2. 电容器实际过电流能力计算
该电容器在480V额定电压下的额定电流为In=39.4A，过电流1.5×In=59.1A。两只电容器总过电流能力为118.2A。而由于降压减容使用，每只模块（配两只电容器）在400V电网电压的净输出为51kvar，实际工作电流为73.6A。可见，该电容器的实际过电流能力为118.2A/73.6A=1.61倍，因为降压减容使用而提供了额外的过电流能力。
3. 电容器额定电压的选取
电容器串联电抗器后将导致电容器工作电压的升高。电容器实际工作电压可通过下式计算：
由于电网电压有一定的波动范围（按照GB，400V电网的电压合格范围为正负7%），因此电容器的额定电压宜比实际工作电压选高7％才能确保长期稳定运行，即430×1.07＝460V。所以选择电容器的额定电压为480V。
对于不频繁的更高的电网过电压情况，电容器自身可以承受每天不超过8小时的10%过电压，即460×110％＝506V。提供了更高的安全裕度。
4. 安装容量与输出容量的设计
由于电容器的降压减容使用，于是存在铭牌容量与净输出容量的概念差异。
【铭牌容量】 电容器在其标称额定电压下的无功输出。
【净输出容量】成套补偿装置在电网电压下的真正有效的无功输出。
电容器本体在不同工作电压下的有效出力：
实际工作电压（V） |
单只电容器 |
二只电容器 |
400 | 23.7 | 47.4 |
430 | 27.4 | 54.8 |
460 | 31.4 | 62.7 |
该模块用在400V电网中，电容器的实际工作电压为430V，有效出力为54.8kvar。经电抗器抵消3.8kvar后，该模块的最终有效出力为51kvar。
结论：SE-KSM7-50/1-M28BV-400/50模块的铭牌容量为62.7kvar，净输出容量为51kvar。

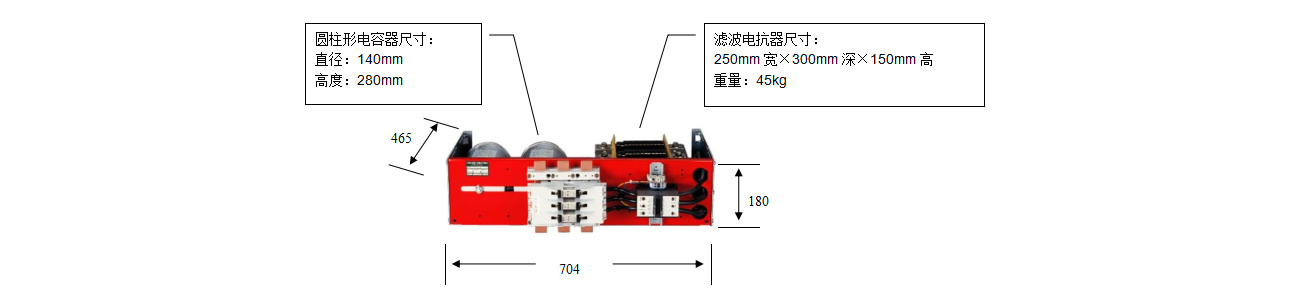

5. 模块外形与尺寸数据
