低压产品

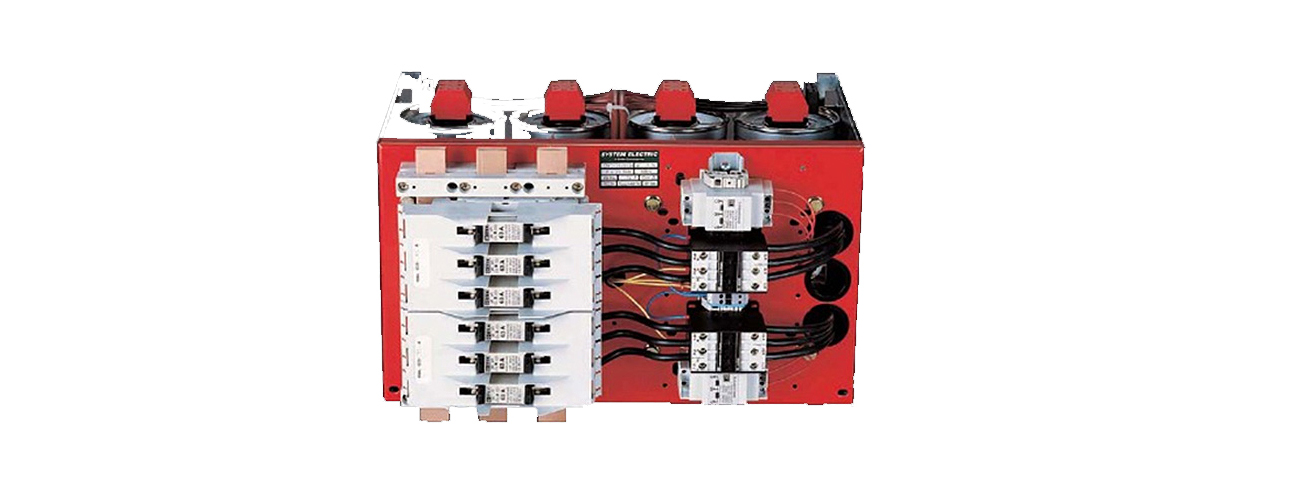

BV系列-接触器模块-接触器投切的滤波补偿抽屉式模块

2022-04-28
产品介绍 产品参数


产品特点

接触器投切,全自动控制,滤波补偿型抽屉式模块


使用场合
- 全自动无功功率补偿,可直接安装使用。
- 用于谐波污染严重的三相电网中无功功率的集中补偿。
-  使用场合谐波污染上限:U3 max.0.5%, U5 max. 5%,U7 max.4%。



低压产品技术参数

组装元件
- 高负荷、充气式、低损耗、自愈式电容器,带过压力保护装置。
-  垂直母线系统带低压熔断保护
-  特制接触器
- 滤波电抗器,带温度监测,低损耗,全真空浸渍。
 - 温度监控


质保期: 30个月
电抗率: 5.67%,7%,8%,14%
技术标准: EN60439-1、EN60831-1、IEC439-1
额定电压: 230~690V(每天8小时以内max. +10%),50/60Hz
安装条件: 室内安装。如需室外安装,欢迎垂询。高度不超过海拔2000米。如需更高,欢迎垂询。
防护等级: IP20或IP00;如需IP54,欢迎垂询。
温度等级:  -20/B (24小时平均温度+35℃)。如需更高, 欢迎垂询。

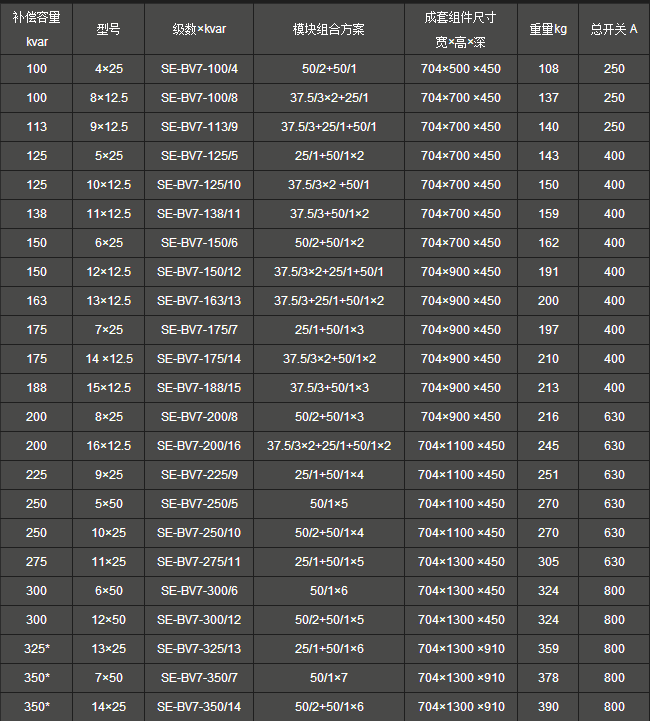

7%-无功补偿与谐波治理一体化抽屉式模块
全自动控制,接触器投切

电容器UN=480V,过电流能力:1.5In

单柜成套组件,IP00,不含柜体。

如需更大补偿容量,可增加扩展模块或增加副柜,型号请垂询。带*的适用于1米深的柜型。

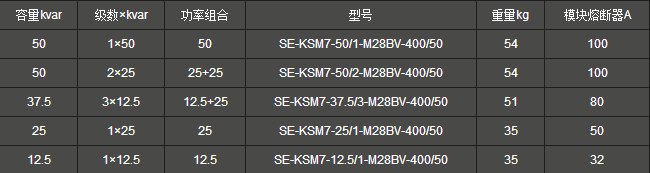

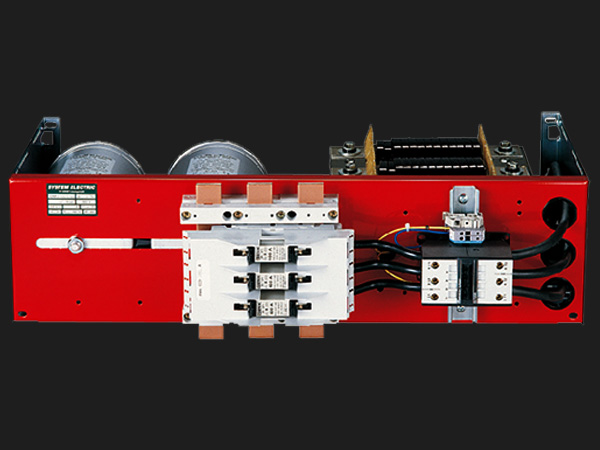

 M28BV型单体模块

5.67%、8% 、14% 电抗率模块规格同上。

M36型单体模块规格同M28BV型。
